アンダーウォーターペレタイザーとは
完全に水中の中でカットをするペレタイザーです。
ダイスから出た樹脂は、循環水で冷却され、直ぐにカットされます。
その為、アンダーウォーターペレタイザーは、多品種のプラスチックをカットできる画期的なペレタイザーです。
ペレタイザーの歴史を辿ると、まず始めに、ストランドペレタイザーが誕生しました。
次に、ホットカットペレタイザー。
そして、最後にして最新のペレタイザーが、アンダーウォーターペレタイザーです。
「省スペースで、多品種の樹脂が一台のペレタイザーでカットできる」最先端のペレタイザーが”アンダーウォーターペレタイザー”です。

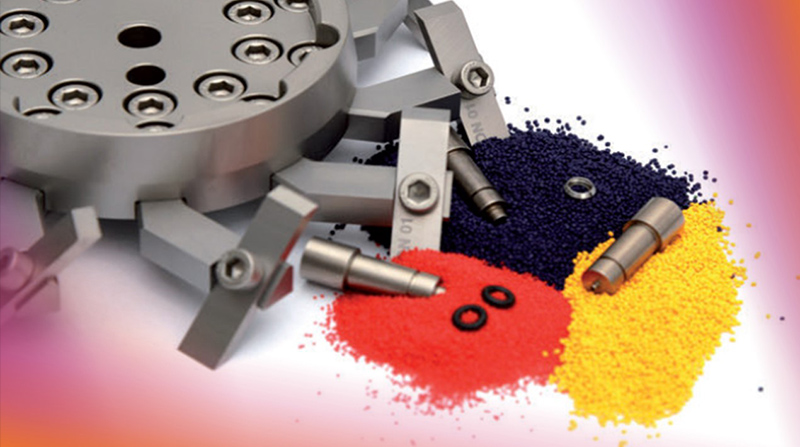

アンダーウォーターペレタイザーの仕組み
アンダーウォーターペレタイザーを専門に取り扱うECON社のペレタイザーの仕組みのご紹介です。
「Simple is the best」を思想に誰でも簡単に操作・メンテナンスができるように設計されております。

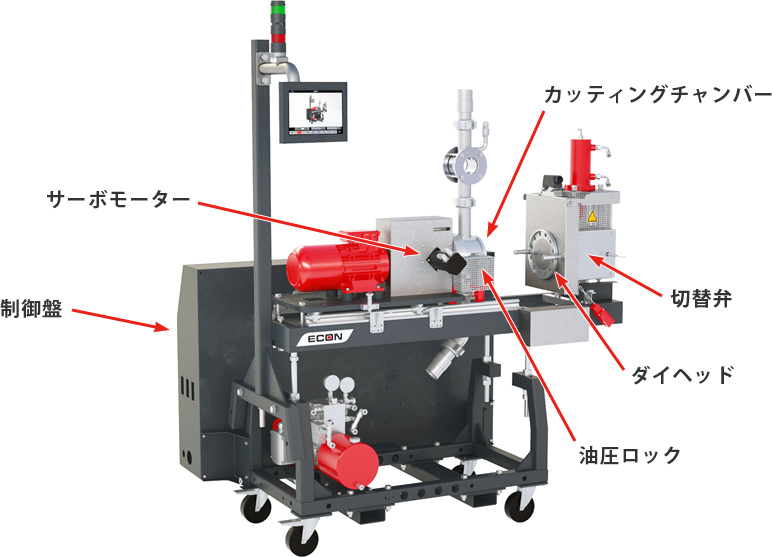

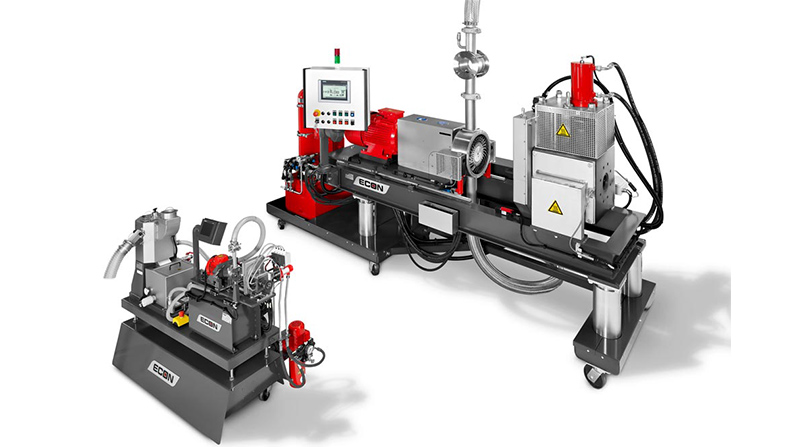

アンダーウォーターペレタイザー

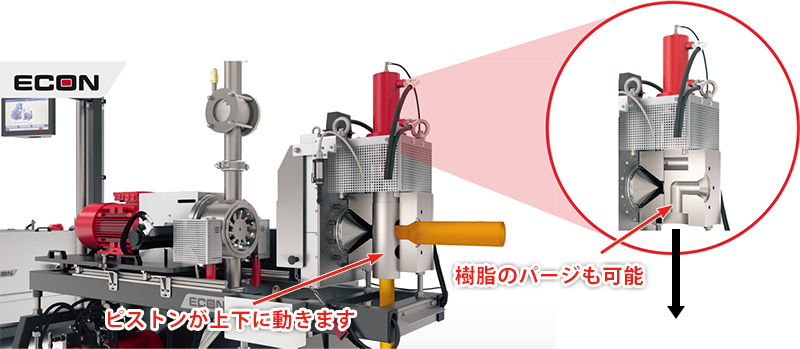

- Feature 01樹脂の流路が切り替わります

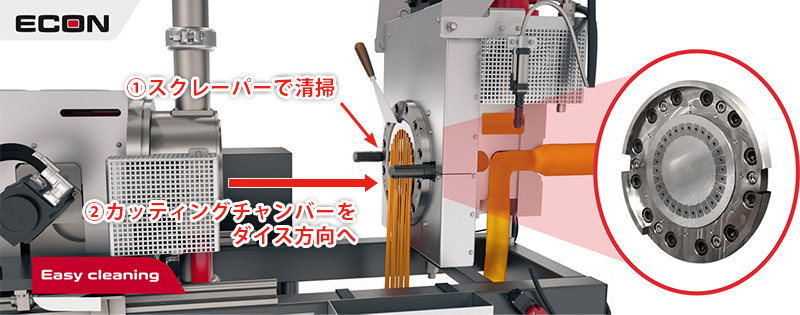

- Feature 02ダイスを清掃の後は、わずか2ステップで自動的に生産が開始されます
スクレーパーでダイスの表面を清掃し、カッティングチャンバーをダイスへ接続するだけで、生産が開始されます。

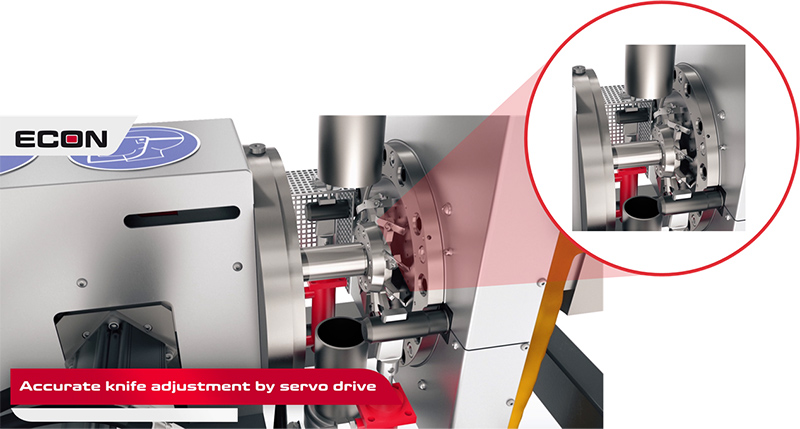

参考記事：わずか5秒で生産開始？！アンダーウォーターペレタイザー - Feature 03世界特許技術サーボモーターによるナイフ圧力調整

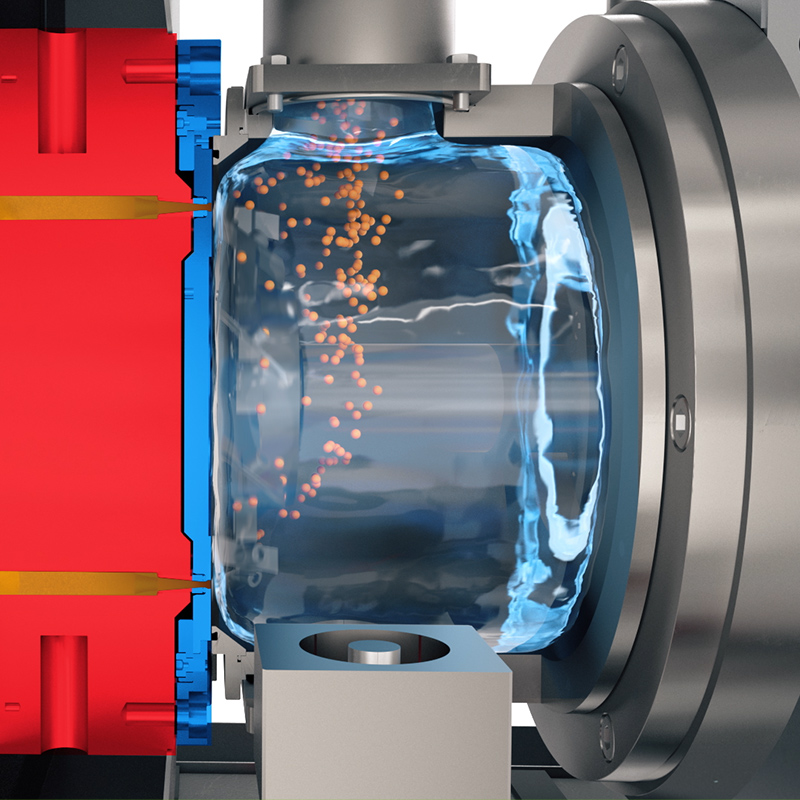

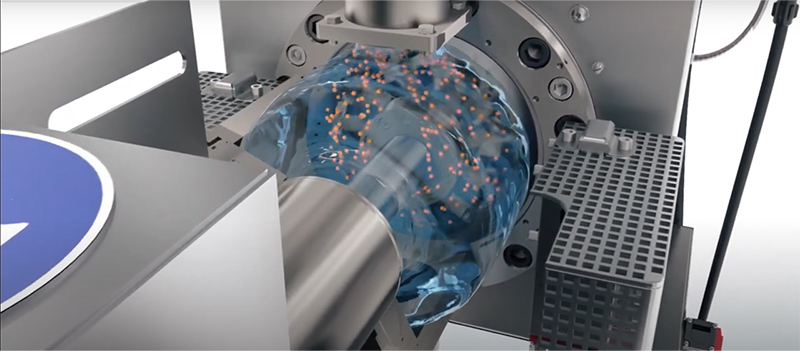

- Feature 04循環水に冷却されながら樹脂をカットしています
アンダーウォーターペレタイザーの仕組み ムービーver

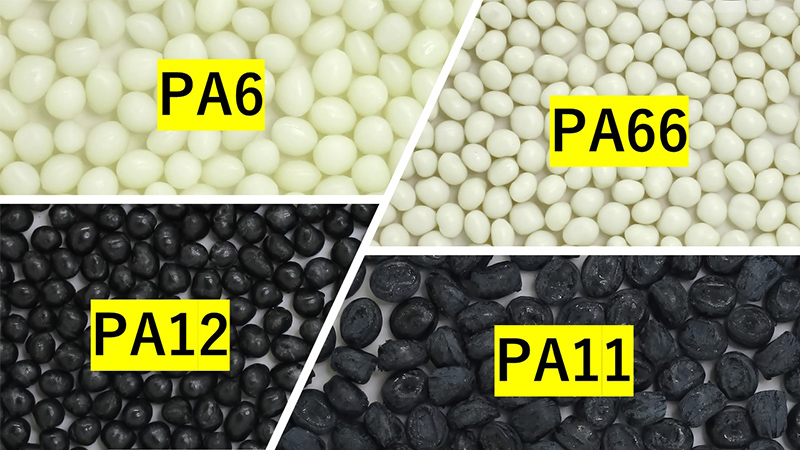

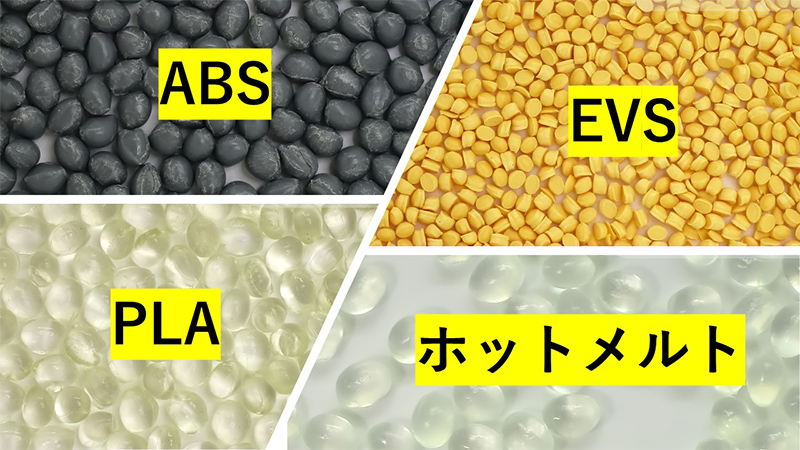

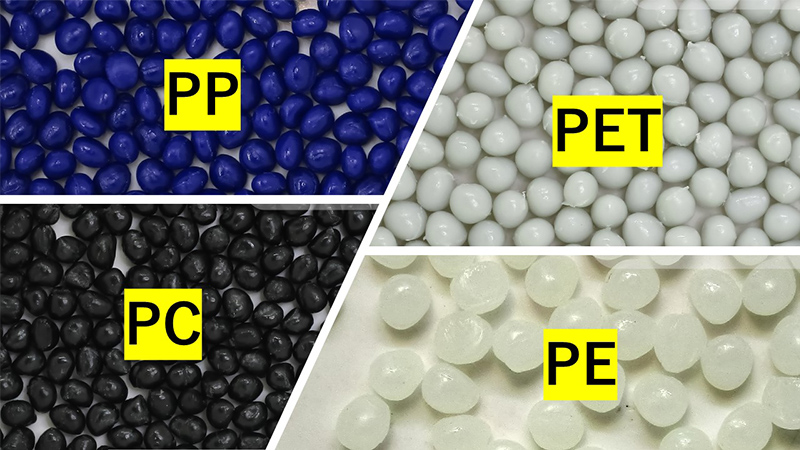

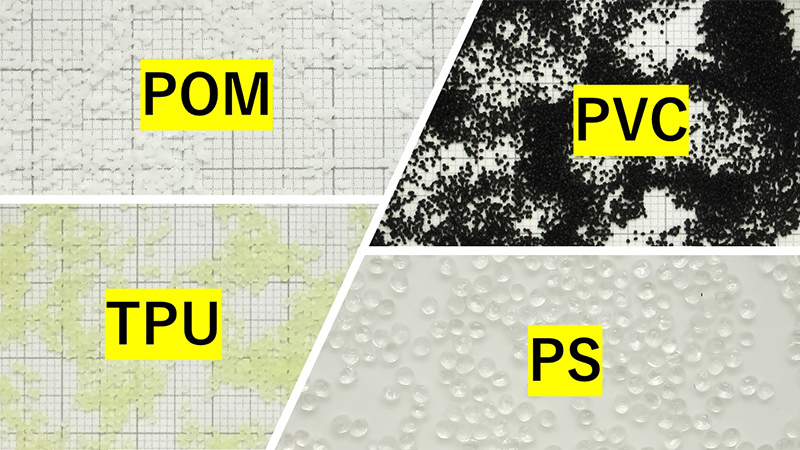

アンダーウォーターペレタイザーのサンプルペレット
ECON社アンダーウォーターペレタイザーでは、後にも先にもカットできない樹脂に出会ったことが御座いません。理由は、世界特許技術の「断熱式ダイプレート」

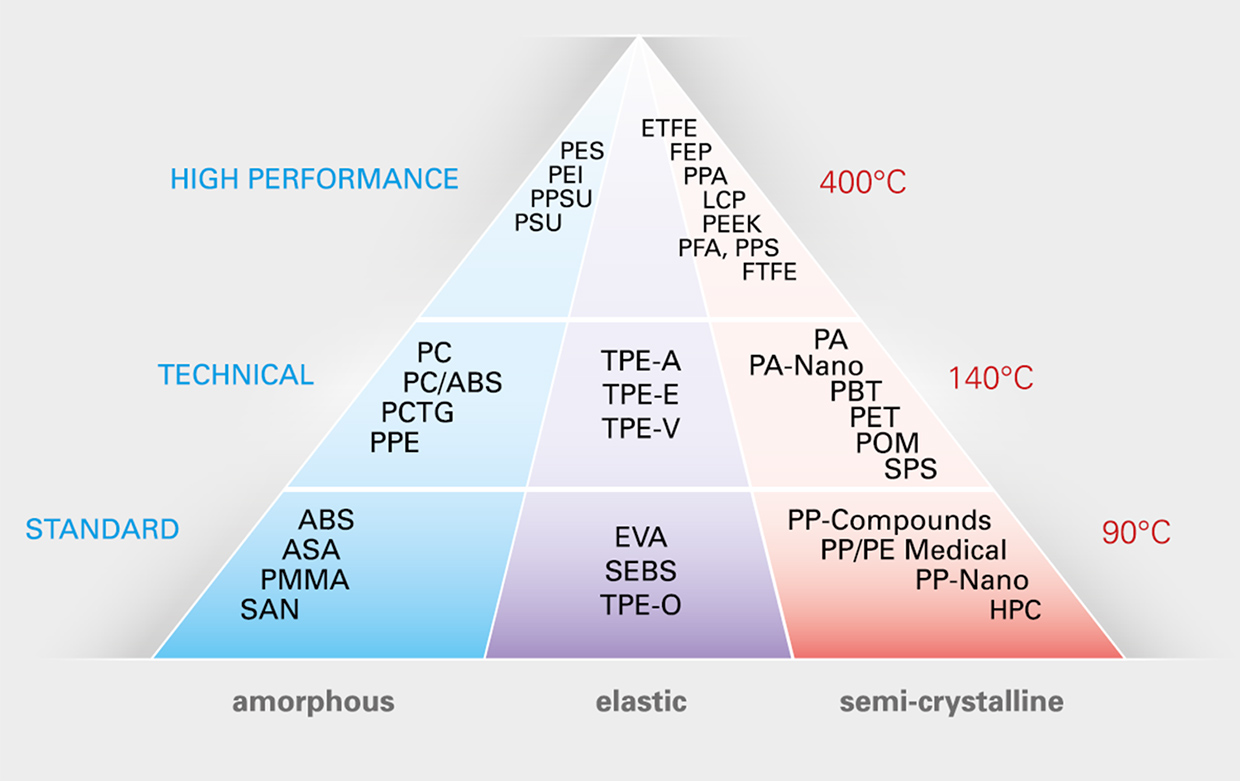

汎用樹脂、エンプラ、スーパーエンプラ、ホットメルト、バイオプラスチック、マイクロペレット(0.4～1.0mm)と幅広い樹脂の実績が御座います。下記は、実績のほんの一部を紹介します。
汎用樹脂
エンプラ樹脂
スーパーエンプラ
その他樹脂
マイクロペレット(サイズ0.4～1.0mm)
【最先端技術】次世代型アンダーウォーター式ペレタイザーの特徴

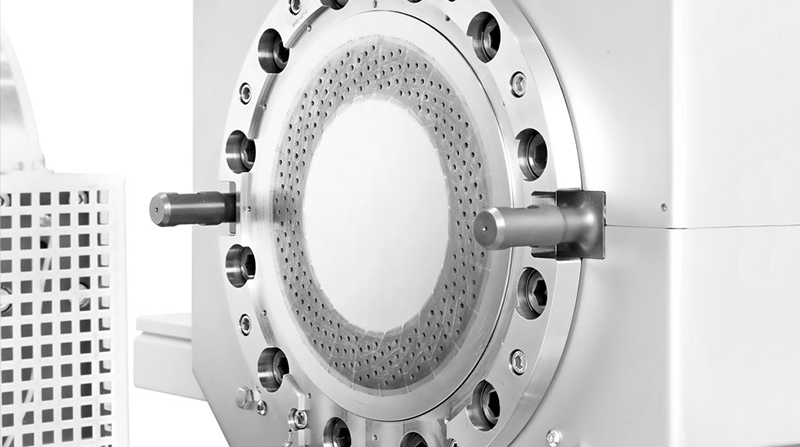

断熱式ダイプレート(世界特許取得)
世界特許技術の断熱式ダイプレート
低い循環水温度や高融点の樹脂でも、閉塞が発生しません。簡易オペレート
全自動にてオペレートが可能
ヒューマンエラーを削減
多品種の樹脂がカット可能
汎用樹脂、エンプラ、スーパーエンプラ、バイオプラスチック、ホットメルト、マイクロペレット、脆い樹脂、エラストマー等の樹脂を難なく造粒
マイクロペレット
0.4～1.0mmサイズのペレットを造粒。
PET結晶化
結晶化装置を使用せずにアンダーウォーターペレタイザーのプロセスにて結晶化が可能

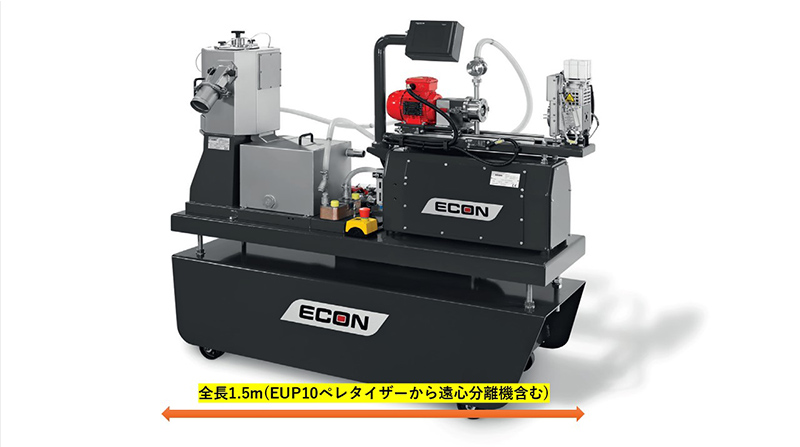

省スペース(画像)
ストランドペレタイザーのように水槽が必要ないため、省スペースで大量生産
切粉抑制＆完全密封での造粒プロセス
安定したペレットを生産できるため、切粉を大幅に削減。
カット時の切粉発生率は0％に近い。
また完全に密封状態でカットする為、異物混入を防ぐことが可能。
小型機から生産機
小型試験機1kg/h～生産機15,000kg/hまでラインナップ
断熱式ダイプレート
スタート時、長時間運転での樹脂詰まりが水中造粒機の永遠の課題であり、
回避不可能とも取り上げられていたテーマが、ECON社独自のテクノロジーにて解決！！！
循環水温度
低水温度での造粒が実現！
1℃～99℃まで可能！
高MFI値樹脂
PP国内実績MFI値4,500あり。
軟質樹脂多数実績御座います。
マイクロペレット
0.3mm～1.0mmサイズのペレットが造粒できます！（最大5.0mm）

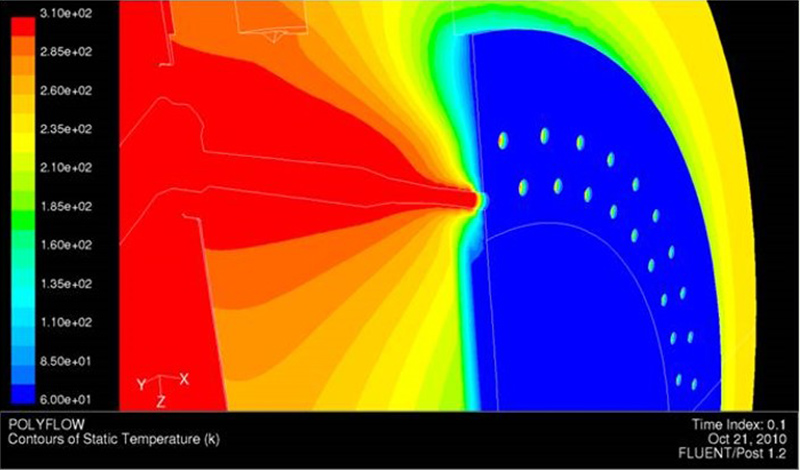

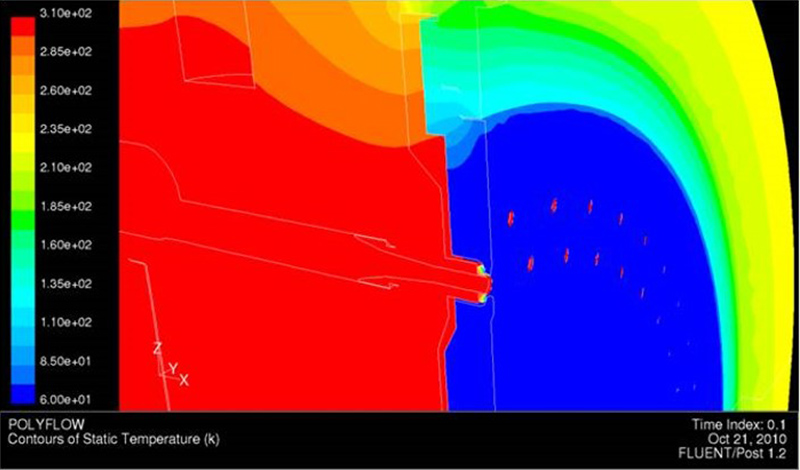

ダイプレートの温度変化
-
ECON：先端まで一定の温度を保持
- 低樹脂圧での造粒が可能
- 樹脂詰まり(閉塞)改善
- 均質なペレット
- 生産率上昇
-
他社：水温の影響を受ける
- 樹脂圧の上昇
- 樹脂詰まり(閉塞)
- 不揃いのペレット
- 生産ロス
お客様の声/導入実績
アンダーウォーターペレタイザーのQ＆A
どのような樹脂がカットできますか？得意、不得意はありますか？
A. 汎用樹脂、エンプラ、スーパーエンプラ、バイオプラスチック、エラストマー、接着剤、ホットメルト等、すべての樹脂をカットできるのがアンダーウォーターペレタイザーの強みです。
小型機はありますか？
研究開発用途の小型機が御座います。吐出量は1~30kg/hです。生産機は最大15,000kg/hまでラインナップ御座います。
日本国内でテストはできますか？
可能です。
何故、汎用樹脂からスーパーエンプラまでをカットできるのですか？
理由は、断熱式ダイプレートにあります。循環水温度の影響を受けない為、融点が高くても閉塞を防ぐことが可能です。
製品ラインナップ モデル名 表
| モデル名 | 遠心分離機 | 吐出量 |
|---|---|---|
| EUP10 | EWT 110 | 1 up to max. 30 kg/hr |
| EUP50 | EWT 190 | 2 up to max. 150 kg/hr |
| EUP150 | EWT 250 | 100 up to max. 450 kg/hr |
| EUP400 | EWT 350 | 300 up to max. 1.200 kg/hr |
| EUP1000 | EWT 350 | 700 up to max. 1.800 kg/hr |
| EUP1500 | EWT 400 | 800 up to max. 2.500 kg/hr |
| EUP3000 | EWT 400 | 1.800 up to max. 3.500 kg/hr |
| EUP6000 | EWT 500 | 3.000 up to max. 8.000 kg/hr |
| EUP8000 | EWT 750 | 8.000 up to max. 15.000 kg/hr |
